Galvanik Katodik Koruma – Magnezyum Anotlar
Magnezyum (Mg), diğer galvanik anot metallerine kıyasla en yüksek elektronegatif bir potansiyele sahiptir. Alaşımlı değilse kendi kendine korozyon oranı çok yüksektir. Alaşımdaki diğer metaller, özellikle demir ve diğer ağır metaller, Mg anotlarının verimini önemli oranda etkileyebilmektedir. Çinko katkısı, Mg anodun homojen şekilde korozyona uğramasına neden olmakta, ayrıca, anodun yukarıda açıklanan diğer metallere hassasiyetini azaltmaktadır.
En yaygın Mg anot tipleri yüksek potansiyelli (M1C) ve standart tiptir (AZ-63). Yüksek potansiyelli Mg anodun avantajı, alaşıma az oranda manganez katılarak nispeten yüksek elektronegatif potansiyel elde edilebilmesidir.
Mg anot, diğer galvanik anotlara kıyasla en yüksek gerilime sahip olduğundan, yüksek toprak direncine sahip ortamlarda ve tatlı suda kullanımını daha uygundur. Mg anotlar kirletici değildir, içlerinde bulunduğu elektroliti kirletmezler. Bu nedenle içme suyu depolarının iç galvanik katodik korumasında da kullanılırlar.
Mg anotlar, diğer (düşük potansiyelli) galvanik anotlarla birlikte de kullanılabilirler. Su içerisinde aluminyum anotlar ile kullanılabilir. Başlangıç geriliminin aluminyum anotlara göre yüksek olması nedeniyle, yapının ilk polarizasyonunu destekler ve hızlandırır.
Magnezyum anotlarla uygulama türleri:
- Yeraltı boru hatlarının geçici koruması
- İyi kaplanmış yeraltı boru hatlarının korunması
- Su depolarının iç koruması
- Deniz yapılarının korunması
- Gömülü ve su içerisinde yapıların riskli bölgelerinin korunması
Gömülü uygulamalarda çıplak Mg anota kablo bağlantısı yapılır, epoksi reçine ile bağlantı noktası izole edilir ve pamuklu bez torba içerisinde dolgu malzemesi ile birlikte paketlenir.
Dolgu İçeriği
- %75 Alçı
- %20 Bentonit
- %5 Sodyum Sülfat
KORTEK’in gömülü yapı uygulamalarına yönelik standart magnezyum anot üretimi ve ana stokları aşağıdaki gibidir:

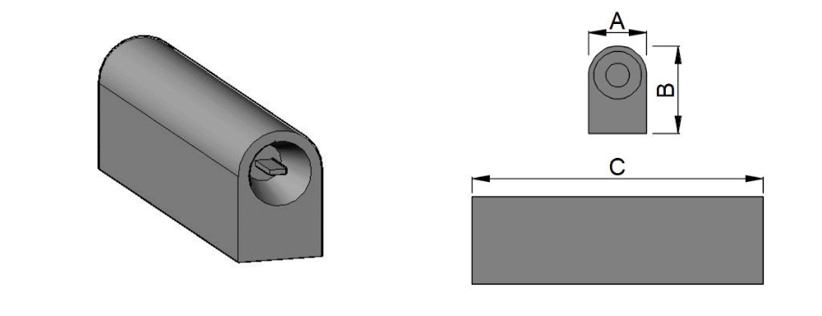

| Ürün Kodu | Çıplak Anot Ağırlığı | Genişlik - A (mm) | Yükseklik - B (mm) | Uzunluk - C (mm) | |
|---|---|---|---|---|---|
| Lb | Kg | ||||
| MG-D01 | 3,5 | 1,58 | 84 | 73 | 270 |
| MG-D02 | 5 | 2,26 | 87 | 78 | 270 |
| MG-D03 | 10 | 4,5 | 100 | 100 | 290 |
| MG-D03 | 17 | 7,7 | 140 | 110 | 510 |
| MG-D04 | 22 | 10 | 140 | 120 | 595 |
| MG-D05 | 32 | 14,5 | 145 | 145 | 600 |
| MG-D06 | 44 | 20 | 138 | 162 | 800 |
| MG-D07 | 60 | 27,2 | 80 | 155 | 1500 |
| ALAŞIM ORANLARI | ||
|---|---|---|
| Standart | Yüksek Potansiyel | |
| Aluminyum | 5.30 - 6.70% | 0.01% maks |
| Çinko | 2.50 - 3.50% | - |
| Mangan | 0.15 - 0.70% | 0.50 - 1.30% |
| Silisyum | 0.10% maks | 0.05% maks |
| Bakır | 0.02% maks | 0.02% maks |
| Nikel | 0.002% maks | 0.001% maks |
| Demir | 0.003% maks | 0.03% maks |
| Diğer Safsızlıklar | - | 0.05% maks |
| Toplam | 0.30% maks | 0.30% maks |
| Magnezyum | Kalan | Kalan |
| ELEKTROKİMYASAL ÖZELLİKLER | ||
|---|---|---|
| Özellikler | Standart | Yüksek Potansiyel |
| Açık Devre Potansiyeli Cu/CuSO4 | 1.50-1.55 V | 1.70-1.75 V |
| Çıkış Kapasitesi | 1200 A.sa/kg | 1100 A.sa/kg |
| Verimlilik | 50% | 50% |
